Aplikasi Side-Scan Sonar: Dari Pemetaan Dasar Laut hingga Pencarian Kapal Karam

Di antara seluruh instrumen yang dipakai untuk memotret dasar laut, side-scan sonar tetap menjadi alat yang paling serbaguna—bukan karena ia yang paling canggih secara teknis, melainkan karena kemampuannya menghasilkan citra seketika yang bisa langsung dibaca mata manusia. Ketika sebuah objek keras menonjol dari dasar laut berlumpur, atau ketika pipa yang seharusnya terkubur ternyata tersingkap sepanjang puluhan meter, side-scan sonar-lah instrumen pertama yang biasanya mengungkapnya.

Bagaimana Side-Scan Sonar Bekerja

Instrumen ini memancarkan pulsa akustik berbentuk kerucut atau kipas ke arah dasar laut, tegak lurus terhadap jalur pergerakan sensor—baik yang ditarik di belakang kapal (disebut towfish) maupun yang dipasang di lambung kapal. Intensitas pantulan akustik dari dasar laut direkam sebagai serangkaian irisan melintang (cross-track slices), yang ketika disusun sepanjang arah gerak membentuk citra dasar laut dalam lebar sapuan (swath) tertentu.

Objek keras yang menonjol dari dasar laut memantulkan gema kuat dan tampak gelap pada citra, sementara area lunak seperti lumpur dan pasir memantulkan gema lemah dan tampak terang—kontras inilah yang membuat sonograf side-scan sonar begitu intuitif dibaca, bahkan oleh mata yang belum terlatih secara teknis.

Frekuensi akustik yang digunakan umumnya berkisar 100–500 kHz, dengan variasi hingga rentang 50 kHz (untuk cakupan sapuan lebar) sampai mendekati 1 MHz (untuk detail citra maksimal). Prinsip dasarnya konsisten: frekuensi lebih tinggi memberikan resolusi lebih tajam namun jangkauan lebih pendek, sementara frekuensi lebih rendah memperluas cakupan sapuan dengan mengorbankan ketajaman detail. Lebar berkas (beamwidth) turut memengaruhi trade-off ini—berkas sempit mempertajam citra tetapi mempersempit swath.

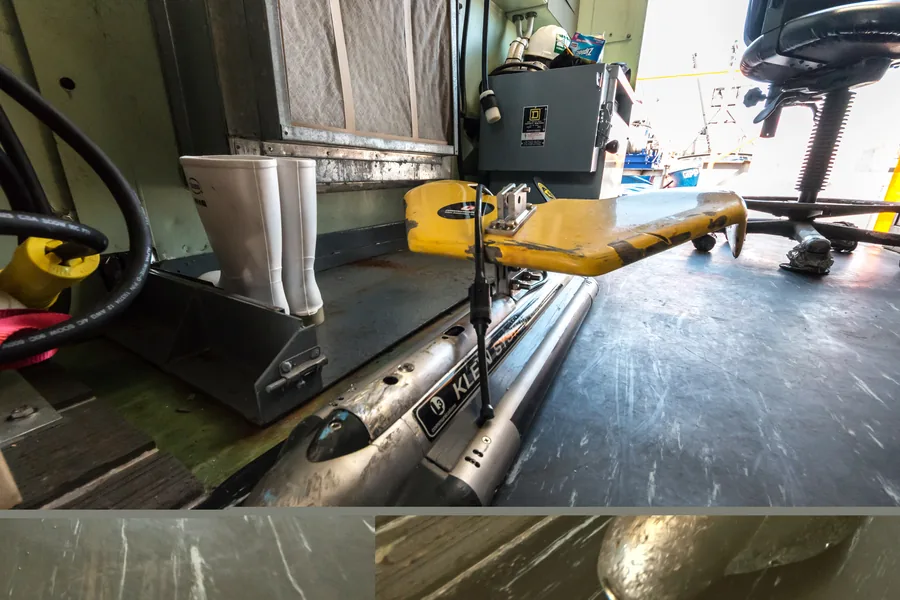

Towfish biasanya ditarik pada ketinggian sekitar 10–20% dari jangkauan sonar di atas dasar laut, mendekati dasar untuk memungkinkan penggunaan frekuensi lebih tinggi. Salah satu keterbatasan mendasar teknologi ini adalah nadir gap—celah data tepat di bawah lintasan towfish yang tidak terekam karena sudut pancaran tidak menjangkau area vertikal langsung di bawahnya.

Sejarah Singkat: Dari Proyek Rahasia Militer ke Alat Komersial

Side-scan sonar bermula sebagai proyek militer rahasia Angkatan Laut AS sejak pertengahan 1950-an. Setelah paten aslinya dideklasifikasi pada 1958, teknologi ini mulai berkembang ke ranah komersial. Titik baliknya terjadi ketika Martin Klein, insinyur lulusan MIT, memimpin tim di Edgerton, Germeshausen & Grier mengembangkan sistem side-scan sonar dua kanal (dual-channel) yang ditarik di belakang kapal antara 1963–1966. Pada 1967, Klein memperkenalkan sistem ini di konvensi Marine Technology Society di San Diego—sebelum itu, side-scan sonar hanya tersedia sebagai sistem klasifikasi mahal atau prototipe riset satu-satunya di institusi tertentu.

Klein kemudian mendirikan Klein Associates (kini Klein Marine Systems) pada 1968, dan terus mengembangkan sistem frekuensi tinggi komersial pertama (500 kHz), sonar dwifrekuensi pertama, hingga kombinasi pertama antara side-scan sonar dan sub-bottom profiler.

Aplikasi Utama di Lapangan

Pemetaan geologi dan navigasi keselamatan pelayaran

Side-scan sonar sangat bernilai ketika mensurvei bahaya pada jalur pelayaran serta melakukan pemetaan geologi dasar laut berskala besar. Kemampuannya mencitrakan area luas dengan cepat—tanpa terpengaruh kejernihan air—membuatnya menjadi pilihan pertama untuk deteksi objek dan identifikasi fitur batimetri secara efisien biaya.

Inspeksi pipa dan kabel bawah laut

Karena mampu memberikan citra akustik langsung dari morfologi dasar laut, side-scan sonar banyak diterapkan dalam deteksi rekayasa bawah laut—khususnya inspeksi pipa. Teknologi ini dipakai untuk menilai kondisi pipa dan kabel di dasar laut, termasuk mengukur tinggi bagian pipa yang tersingkap dari dasar laut, tinggi bentang bebas (suspended span), dan kondisi gerusan (scour) di sekitarnya.

Deteksi UXO pada proyek energi terbarukan lepas pantai

Survei UXO (amunisi tak meledak) di laut biasanya menggabungkan magnetometer, gradiometer, sub-bottom profiler, dan side-scan sonar untuk memindai anomali di dasar dan bawah-dasar laut. Sebagai gambaran kapabilitas modern, sistem seperti Klein 5900 mampu mendeteksi objek sekecil bola golf pada kecepatan survei hingga 12 knot—kombinasi kecepatan dan resolusi yang krusial bagi proyek ladang angin lepas pantai, di mana setiap tahap siklus hidup proyek (dari asesmen lokasi awal hingga inspeksi fondasi berkelanjutan) bergantung pada citra dasar laut berkualitas tinggi.

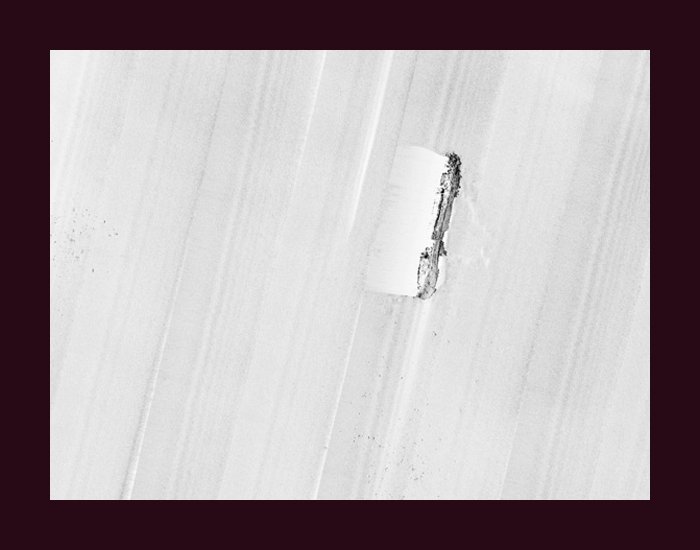

Arkeologi maritim dan pencarian kapal karam

Kasus paling ikonik dalam sejarah aplikasi side-scan sonar adalah penemuan RMS Titanic pada 1 Juli 1985. Kapal riset Prancis Le Suroit menghabiskan sepuluh hari menarik sistem side-scan sonar mutakhir pada masanya, mampu menyapu area sejauh 3.000 kaki setiap lintasan, sebelum tim gabungan Woods Hole Deep Submergence Lab (dipimpin Dr. Robert Ballard) dan IFREMER Prancis (dipimpin Jean Jarry) berhasil melokalisasi bangkai kapal tersebut. Pada 2012, ekspedisi lanjutan menggunakan robot otonom berbekal side-scan sonar untuk menghasilkan peta lengkap pertama lokasi bangkai kapal—termasuk pengungkapan bahwa buritan kapal berputar seperti bilah helikopter saat tenggelam, bukan sekadar jatuh lurus ke dasar laut.

Standar dan Batasan Cakupan

Dalam kerangka IHO S-44 (Standar Survei Hidrografi dari International Hydrographic Organization), survei kelas Special Order mensyaratkan jalur survei yang rapat menggunakan side-scan sonar, array multi-transduser, atau multibeam echosounder untuk mencapai "100% bottom search"—pencarian menyeluruh dasar laut. Namun dalam praktiknya, ensonifikasi 100% dasar laut mustahil dicapai sepenuhnya karena keberadaan bayangan akustik (acoustic shadow) dan nadir gap yang melekat pada prinsip kerja sonar ini.

Selain untuk keselamatan navigasi, standar S-44 juga telah diadaptasi untuk mendukung sektor migas, energi terbarukan, pengerukan, geofisika, dan geoteknik—cakupan yang mencerminkan betapa luasnya aplikasi side-scan sonar melampaui fungsi awalnya sebagai alat militer.

Kesimpulan

Dari proyek klasifikasi Angkatan Laut pada 1950-an hingga menjadi tulang punggung survei UXO ladang angin lepas pantai modern, side-scan sonar telah membuktikan diri sebagai salah satu instrumen paling tahan lama dalam sejarah geofisika laut—bukan karena tidak pernah digantikan, melainkan karena terus disempurnakan. Kemampuannya menghasilkan citra yang langsung bisa dibaca mata manusia tetap menjadi keunggulan yang belum tertandingi teknologi lain, menjadikannya instrumen pertama yang dipanggil setiap kali pertanyaannya sederhana: apa yang sebenarnya ada di dasar laut ini?

Referensi

1. NOAA Ocean Exploration — Side-Scan Sonar
2. Wikipedia — Side-scan sonar
3. Unique Group — Side Scan Sonar: What It Is, How It Works and Offshore Uses
4. Wikipedia — Martin Klein (engineer); Marine Technology News — Klein's Side Scan Sonar, Then and Now
5. Klein Marine Systems — Offshore Renewables & UXO
6. ScienceDirect Topics — Side Scan Sonar
7. International Hydrographic Organization — IHO S-44 Standards for Hydrographic Surveys; IHR — International hydrographic survey standards
8. TIME.com — Titanic Wreck Site Mapped for First Time Using Sonar Imaging; Titanic-Titanic.com — Discovery Of Titanic
